一：前言
隨著燃?xì)庥脩舻目焖僭鲩L(zhǎng)，城市燃?xì)獍踩鹿室殉蔀槲覈?guó)繼交通事故、工傷事故之后的第三大殺手，2021年媒體報道的國內（不含港澳臺）燃?xì)馐鹿矢哌_(dá)1140起，較2020年增長了約一倍，安全形勢嚴峻。在各類燃?xì)馐鹿手校用裼脩羰鹿蕯?shù)量、死亡和受傷人數，分別占比為53.5%、45.2%和51.1%，成為最主要的事故來源。如何盡快遏制燃?xì)馐鹿识喟l(fā)、頻發的態勢，提高我國經濟社會安全發展水平，成為當前的一件緊迫任務。

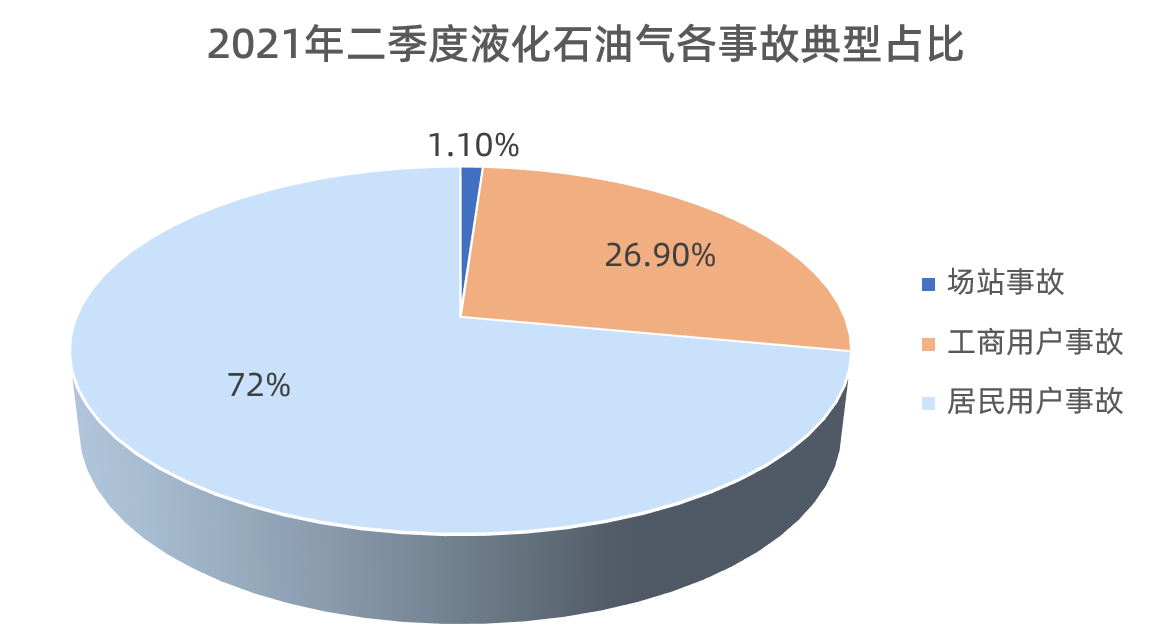

圖一：2021年二季度液化石油氣各事故典型占比
在發達國家，家用燃?xì)鈭?bào)警器普及率達85%以上。以日本為例，日本用了20多年的時間，不僅完成了必要的燃?xì)鈭?bào)警器強制安裝，而且在家庭等非強制安裝領域的普及率也接近100%，燃?xì)庵旅允鹿蕩缀鯙?。目前，我國城市燃?xì)馄占奥手?019年已經達到97.29%，燃?xì)庥脩魯?shù)量接近2億， 其中工業用戶和大型商業用戶如大型企業、飯店和酒店等都普遍安裝了燃?xì)鈭?bào)警器。但量大面廣的中小型餐飲用戶和居民家庭，燃?xì)鈭?bào)警器的安裝率非常低。據有關資料顯示，我國城市家庭安裝燃?xì)鈭?bào)警器的比例僅在10%左右，即使在居民安全意識較強的北京市，其天然氣用戶已經超過400萬戶，但安裝了燃?xì)鈭?bào)警器的用戶不超過50萬戶。
燃?xì)鈭?bào)警器的市場非常廣闊。廣芯微結合自身的具有低功耗高性能的MCU技術和RF技術，推出了具有創造性的雙向Sub-1G模塊，應用于燃?xì)鈭?bào)警和自動控制閥門。如圖所示：

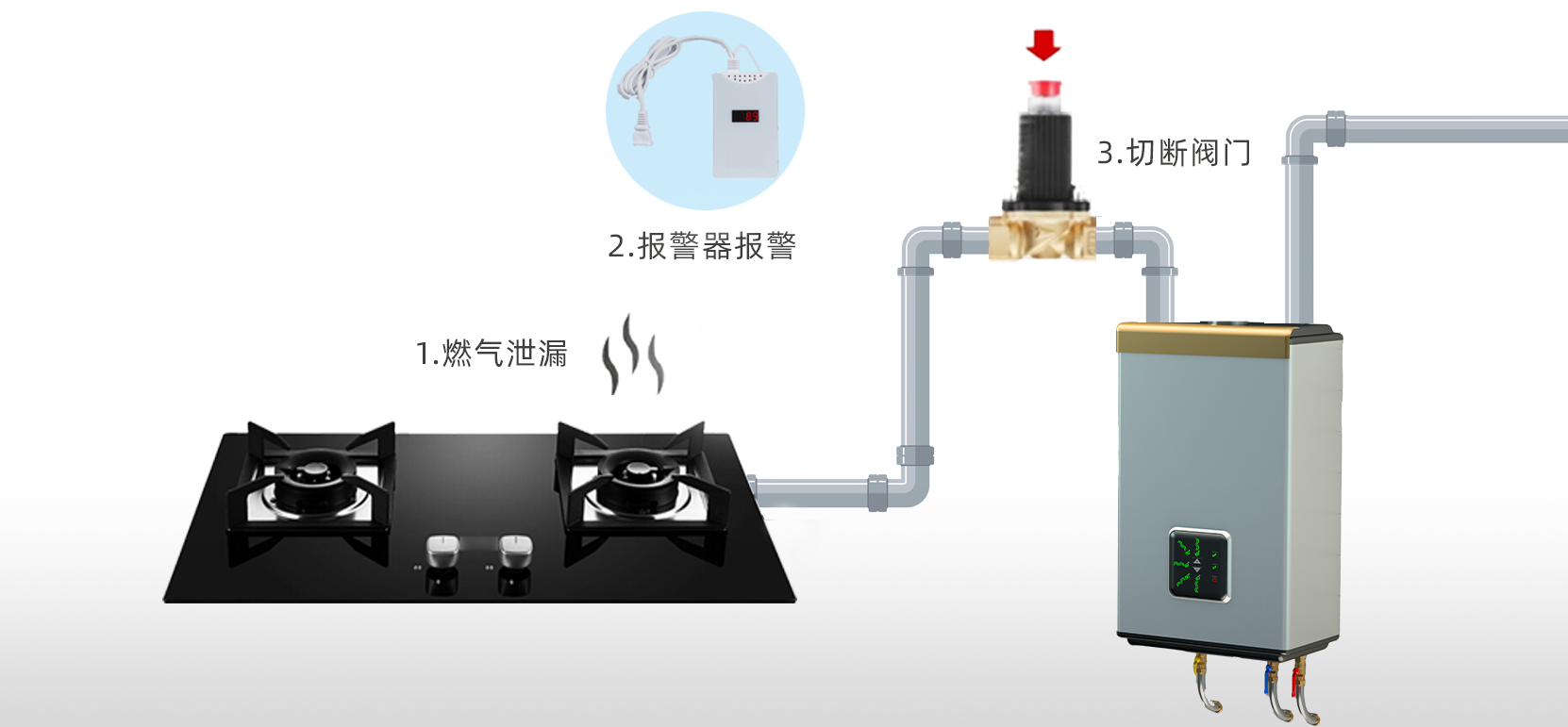

圖二：燃?xì)鈭?bào)警器示意圖

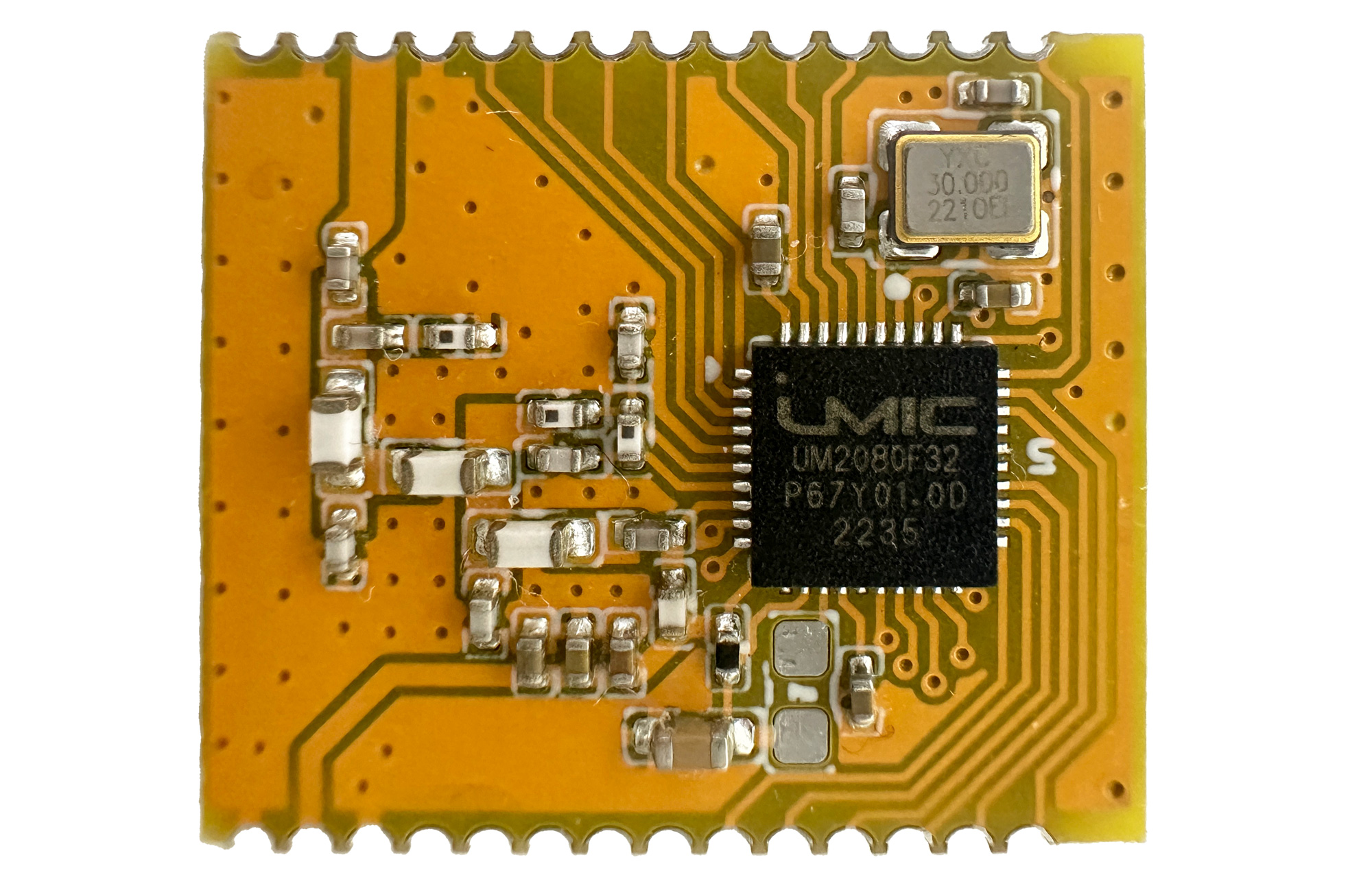

圖三：低功耗雙向RF模塊
二、報警器、燃?xì)獗砼c閥門控制之間的技術實現手段：
工作條件：
報警器為AC供電；燃?xì)獗砑伴y門用電池供電的。
應用需求：
1. 報警器與燃?xì)獗?閥門之間建立最低功耗的連接，避免給其它的設備造成同頻干擾；
2. 燃?xì)獗?閥門處于最低功耗的運行，使電池可以供電達到數年的水平。
實施步驟：
1. 在建立連接的時候，報警器按照最大的發射功率20dbm給燃?xì)獗?閥門發送信息包；
2. 燃?xì)獗?閥門收到該信息包并讀取該信號強度RSSI值
3. 燃?xì)獗?閥門回復報警器該RSSI值
4. 報警器收到燃?xì)獗?閥門的RSSI值，調整發射功率，并給燃?xì)獗?閥門繼續發信息
5. 燃?xì)獗?閥門收到后繼續反饋RSSI值
6. 最終雙方建立起最低功率的通訊鏈接。最大限度避免給其它家的設備造成同頻干擾

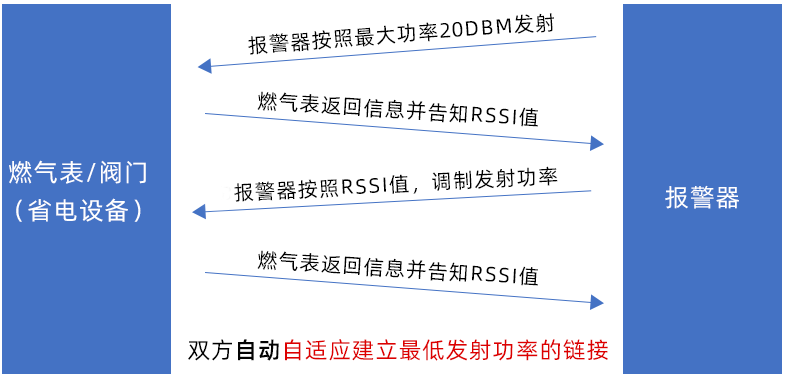

圖四：燃?xì)夥桨甘疽鈭D
雙向RF模塊采用Sub-1GHz雙向收發SoC UM2080F32，靜態功耗為0.5uA，在燃?xì)鈶?yīng)用場景的工作條件下，需要每2秒鐘喚醒并保持連接，對應的燃?xì)獗?閥門模塊的平均功耗約為15uA。
三、燃?xì)夥桨柑匦?/span>
1. 該方案應用的核心芯片UM2080F32是廣芯微電子推出的集成高性能M0+ MCU和高性能Sub-1GHz無線射頻收發功能高性價比的SoC，芯片最大發射功率為20dbm, 接收靈敏度-130dbm, 其鄰道抑制比和鏡像抑制比達到國內該領域的先進水平。該SoC芯片支持128字節發射和接收FIFO，適用于其它網絡協議的應用，并且兼容其它廠家芯片的包格式，實現物理層與其它廠家芯片的互通。適用于工業、汽車、智能家居等領域。該模組滿足工業應用場合，極具性價比。
2. 燃?xì)鈭?bào)警方案通過功率自適應的方法使整體方案中報警器和自控閥門之間的無線鏈接功率最低，不會對其它家設備造成干擾。避免傳統的單向方案按照固定發射功率進行發送，造成同頻干擾的問題；也規避在本家出事故需要發出控制閥門信號的時候，由于同頻干擾，燃?xì)獗?閥門收不到信號，而釀成災禍的風險。
3. 該方案的雙向通信可以高效地支持燃?xì)獗砑伴y門等設備的軟件維護，工作人員可以進行系統復位、升級、故障定位。燃?xì)獗碓贜B-IOT通信出現故障的時候，也可以通過雙向模塊向工作人員發送，工作人員也可以通過該通道進行抄表動作。
4. 雙向方案報警器和燃?xì)獗矶送ㄟ^通信協議協商方式進行收發，將更加省電，降低電池的成本
5. 整體方案模塊符合FCC，CE等認證。
6. 相比于藍牙方案，Sub-1GHz頻段具有很好的穿墻能力，較好解決2.4G信號穿透能力較弱的問題。
四、關于高性能Sub-1GHz收發SOC芯片UM2080F32
1. 微處理器模塊：
· 32 位 Cortex-M0+，最高32MHz主頻
· 16KB SRAM，64KB eFlash：
· 3路16 位 GTimer，3路16位LPTimer
· 6 路 PWM 輸出，死區互補，剎車功能，輸入捕獲，輸出比較
· 17路GPIO，16/8mA 兩檔驅動可配
· 1 路低功耗 LPUART，2 路通用 UART，
· 支持I2C, SPI, QSPI
· 8通道(7路外部,1路內部), 12位，1Msps SAR ADC
· 1路CAN2.0總線，支持CAN2.0A/B 協議，速率 125K~1Mbps
· 1 路運算放大器，輸入/輸出到 IO，管腳可與 ADC、比較器級聯
· 3路電壓比較器
· 支持CRC16-CCITT 數據校驗算法硬件加速
2. RF模塊：
· 頻率范圍：200MHz~960MHz
· 調制方式：(G)FSK, OOK
· 數據率：0.1 ~ 300 kbps
· 發射功率： -20dbm至20dbm，1dbm調節步徑
· 接收靈敏度：-130dbm/0.1Kbps -120dbm/1.2Kbps
· 128字節的接收和發射FIFO
· 靈活的數據包配置，兼容市場上大部分射頻芯片的包格式。
· 芯片內部集成了定時喚醒器（duty cycle)
· 芯片內部集成了高效率的BUCK DC DC轉換器
· 符合FCC、CE等認證測試
3. 芯片特性：
· 工業溫度范圍：-40°C ~105°C
· 工作電壓：1.8V~3.6V，
· 睡眠電流：小于0.5uA，時鐘停止，IO、SRAM 以及寄存器保持
· 防抄板設計，防止 eFlash 中程序被盜取

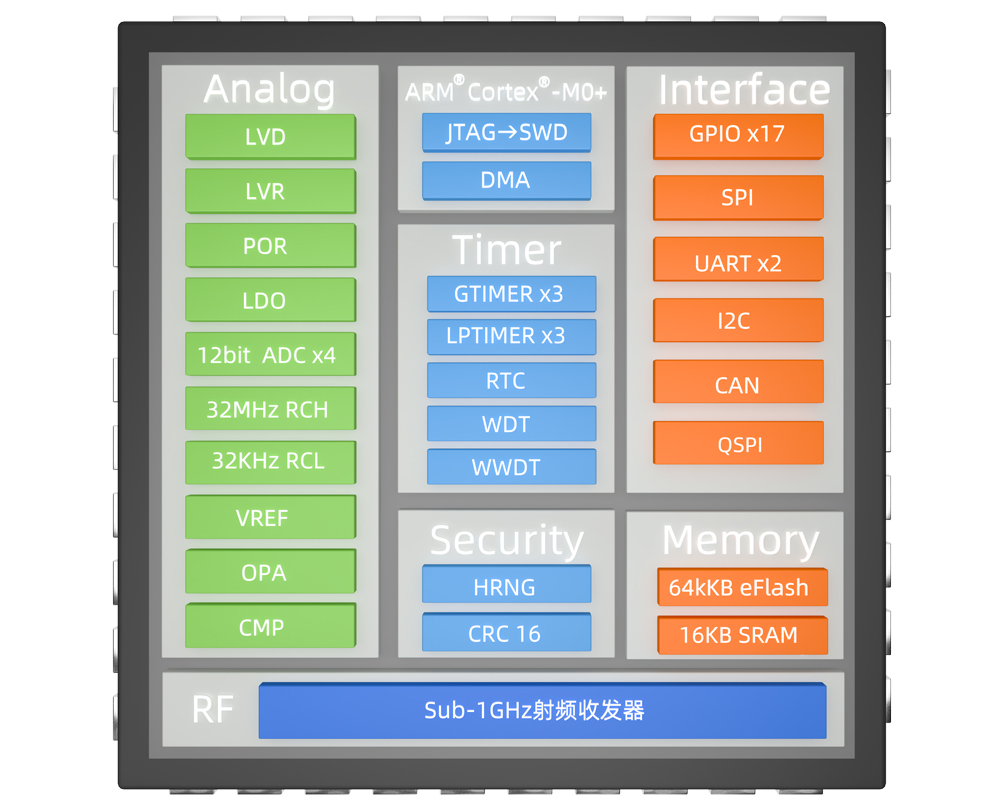

圖五：UM2080F32系統框圖
